なぜ変化球は曲がるのか

動かして学ぶ変化球の物理

— 角速度ベクトルで理解するボールの変化 —

投手が投げるボールは、重力に引かれて放物線を描いて落下する。しかし実際のピッチングでは、ボールはまっすぐ飛ぶように見えたり、鋭く曲がったりする。なぜだろうか？

その答えは回転にある。回転するボールには、空気との相互作用でマグヌス力と呼ばれる力が働き、ボールの軌道を曲げる。ストレートも2000回転以上のバックスピンで重力に抗い、「落ちにくい」軌道を実現している。つまり、ストレートもまた「変化球」なのだ。

この記事では、回転を角速度ベクトル（矢印）で表現し、各球種がなぜそのように曲がるのかを、3Dの可視化を交えて解説する。

第1章: ボールに作用する力

飛翔中の野球ボールには、主に3つの力が作用する（図1）。

1-1. 重力 — ボールを下に引く力

全ての物体に作用する下向きの力。95 mph（約153 km/h）のストレートでも、投手のリリースからホームプレートまでの約0.4秒間に、重力だけで約80 cmも落下する（図2）。

もし回転が全くなければ、ボールは放物線を描いて落ちるだけだ。

1-2. 空気抵抗（抗力）— ボールを減速させる力

空気中を進むボールは、空気との摩擦で減速する。95 mph（約153 km/h）でリリースされた無回転のボールは、ホームプレートに到達するまでに 約10% 減速し、86 mph（約138 km/h）程度になる（図3）。

抗力はボールの進行方向と反対向きに作用し、速度の2乗に比例する。つまり、速いボールほど大きな空気抵抗を受ける。また、回転数が多いほどボール周りの空気の乱れが大きくなり、わずかだが抗力も増加する。

1-3. マグヌス力 — ボールを「曲げる」力

これが変化球の本質だ。回転するボールの周りでは、空気の流れが非対称になる。

回転方向と同じ向きに空気が流れる側では、空気の速度が速くなり、圧力が低くなる。逆側では空気が遅くなり、圧力が高くなる。この圧力差がボールを低圧側に押す力 — マグヌス力 — を生む（図4）。

この「回転軸と進行方向に直交する方向に曲がる」ルールが、全ての球種の変化を統一的に説明する。

📐 外積（クロス積）— マグヌス力の方向を決める数学

マグヌス力の方向は、角速度ベクトル $\boldsymbol{\omega}$ と速度ベクトル $\mathbf{v}$ の外積（クロス積） $\boldsymbol{\omega} \times \mathbf{v}$ で決まる。外積は難しそうに見えるが、次の2つのルールだけ覚えれば十分だ（図5）:

外積の2つのルール:

1. 方向: $\mathbf{a} \times \mathbf{b}$ は、$\mathbf{a}$ と $\mathbf{b}$ が作る平面に垂直な方向を向く。向きは右ねじの法則で決まる（$\mathbf{a}$ から $\mathbf{b}$ へ指を巻いたとき、親指が指す方向）。
2. 大きさ: $\mathbf{a}$ と $\mathbf{b}$ が張る平行四辺形の面積に等しい。2つのベクトルが直交するとき最大、平行のときゼロ。

• 力の方向は常に $\boldsymbol{\omega}$ と $\mathbf{v}$ の両方に垂直 → ボールは「回転軸と進行方向に直交する方向」に曲がる
• ωとvの角度が中間的な場合（多くの球種がこれに該当）、マグヌス力はゼロと最大の間の値をとる

下の3Dウィジェットで、回転軸（オレンジの矢印 ω）をスライダーで動かすと、マグヌス力（水色の矢印 F）の方向と軌道がどう変わるか体験できる。ストレート（ω⊥v）とスライダー（ω≈v）をプリセットで切り替えて、力の大きさと方向の違いを比べてみよう。

「SL スライダー」プリセットを押してから、サイドスピン（S）のスライダーを動かしてみよう。Sを変えると角速度ベクトル ω が速度ベクトル $\mathbf{v}$ に対して上下に移動するのがわかるだろう。ωが $\mathbf{v}$ の上側にあるか下側にあるかで、外積 $\boldsymbol{\omega} \times \mathbf{v}$ の向きが反転し、マグヌス力の左右方向が逆になる。

実際の投手で見ると、山本由伸のスライダーはωが $\mathbf{v}$ のわずかに上側に位置し、グラブサイド（三塁方向）へ変化する。一方、今井達也のスライダーはωが $\mathbf{v}$ の下側に位置し、通常とは逆のアームサイド（一塁方向）へ変化する。これがいわゆる "Wrong-way slider" だ。同じ「スライダー」という名前でも、サイドスピン成分の符号が逆なだけで、変化方向が正反対になる。上のウィジェットでSを正→負に切り替えると、この違いを体験できる。

次にジャイロ（G）のスライダーを動かしてみよう。ジャイロ成分を増やす（Gを0に近づける）と、マグヌス力の矢印が短くなっていく。ωが $\mathbf{v}$ に平行に近づくほど、外積 $\boldsymbol{\omega} \times \mathbf{v}$ が小さくなるためだ。

次のシミュレーションで、回転なし（水色の破線）と実際の投球（オレンジ）の軌道を比較できる。

第2章: 回転を矢印（ベクトル）で理解する

2-1. 角速度ベクトル — 回転を1本の矢印で表す

回転は角速度ベクトル（$\boldsymbol{\omega}$）で表現できる。この矢印は次の2つの情報を持つ:

• 方向: 回転軸の向き（右ねじの法則）
• 長さ: 回転の速さ（回転数）

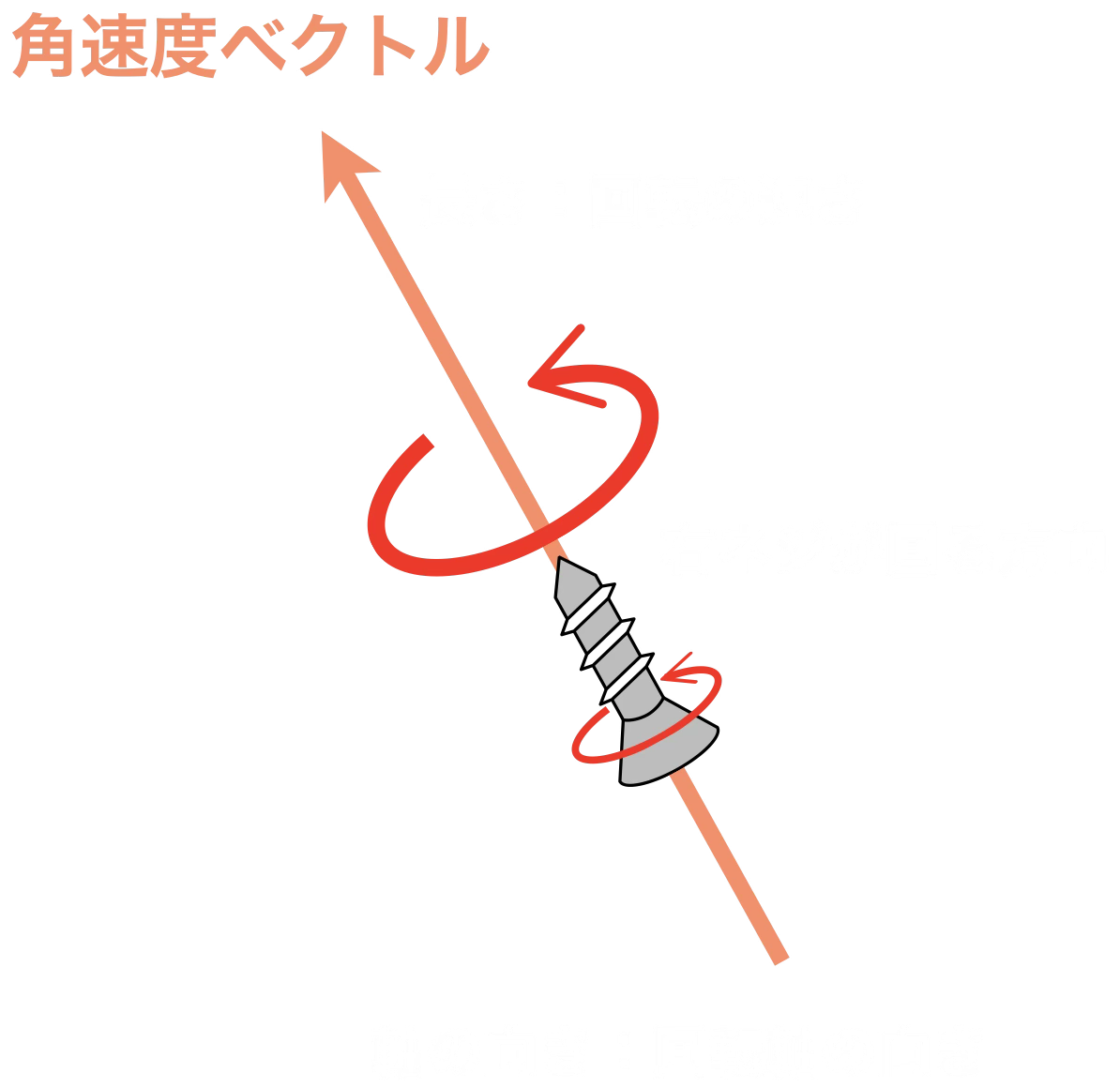

右ねじの法則とは、右手の指を回転方向に巻いたとき、親指が指す向きが矢印の方向だ（図6）。

野球界では回転を「Spin Axis」の角度（時計の文字盤の何時方向か）で表現することが多い。しかしこの表現には限界がある:

ベクトル表現なら、方向と大きさを同時に表現でき、2つの投球の「似ている度」をベクトルの距離として計算できる。

2-2. 3つの成分: トップスピン・サイドスピン・ジャイロスピン

角速度ベクトルは、投球に対して意味のある3つの成分に分解できる:

• トップスピン (T): 速度に垂直で水平な軸周りの回転。T > 0 でドロップ方向の力、T < 0 で「ホップ」方向の力（バックスピン）が発生する
• サイドスピン (S): 速度とTの両方に垂直な軸周りの回転。横方向の変化を生む
• ジャイロスピン (G): 速度方向の回転（弾丸のような回転）。マグヌス力を生まない

図7左のように $\boldsymbol{\omega}$ がT-S平面内（投球方向に垂直な面）にあれば、回転のすべてがマグヌス力に変換され、スピン効率は100%になる。右図のように $\boldsymbol{\omega}$ がG軸に近づくと、ジャイロ成分が増えて変化量は小さくなる。ただし変化量が小さいこと自体が悪いわけではなく、ジャイロ成分を積極的に利用して打者のタイミングを外す球種もある。

ジャイロ成分 $\omega_G$ は投球軌道を左右する重要な成分だが、MLBのStatcast公開データにはこの成分が含まれていない。本サイトのシミュレータは、公開データからジャイロ成分を推定したうえで軌道計算を行っており、これが大きな特徴のひとつである。

T, S, Gは互いに直交し、名前の並び順がそのまま右手系の巡回順（$\hat{\mathbf{e}}_T \times \hat{\mathbf{e}}_S = \hat{\mathbf{e}}_G$）となるTSG座標系を構成する。任意の角速度ベクトル $\boldsymbol{\omega}$ はこの3軸への射影として一意に分解でき、各軸への成分をそれぞれ $\omega_T$, $\omega_S$, $\omega_G$ と書く。下の3Dウィジェットで確認しよう。

2-3. スピン効率

ジャイロ成分（G）はマグヌス力を生まないため、全回転数のうち実際に変化に寄与する割合が重要になる。これをスピン効率（Active Spin %）と呼ぶ。

TSG座標系では、スピン効率は次のように定義される:

分子の $\sqrt{\omega_T^2 + \omega_S^2}$ はtransverse spin（速度に垂直な回転成分）であり、マグヌス力を生む「有効な回転」の量だ。分母は全回転数である。

• スピン効率 100%: ジャイロ成分がゼロ。全ての回転がボールの変化に寄与する（純粋なバックスピン、トップスピン、サイドスピンなど）
• スピン効率 0%: 全てがジャイロ回転。弾丸のように回転軸が速度方向を向いており、回転数が多くてもボールは曲がらない

例えば、大谷翔平のストレートは全回転数 2500 rpm に対してスピン効率は約72%。つまり有効な transverse spin は約 1800 rpm であり、残りの約 700 rpm はジャイロ成分として変化に寄与していない。

下のウィジェットで、山本由伸（右投手）と今永昇太（左投手）の各球種のωベクトルを3Dで確認できる。投手を切り替えて、右投手と左投手の回転方向の違いも観察してみよう。球種を選択すると、ω矢印の方向とマグヌス力の方向、そして投手→ホームの軌跡が表示される。マウスドラッグで視点を変更できる。

第3章: 各球種のωベクトル — なぜそう曲がるのか

球種名は便宜的なカテゴリであり、実際にはωベクトルの連続的なスペクトラム上に位置する。以下では代表的な7球種の典型的なωと軌跡を確認する。球種を選択すると、回転軸・マグヌス力・軌跡が3Dで表示される。

3-1. ストレート（4シーム, FF）

バックスピン（T < 0）が支配的で、ωはほぼ水平・投球方向に垂直。$\boldsymbol{\omega} \times \mathbf{v}$ により上向きのマグヌス力が発生し、重力に抗ってボールを「落ちにくく」する。スピン効率が100%に近いほど、同じ回転数でもホップ量が大きくなる。

3-2. カーブ（CU）

FFとほぼ逆方向のトップスピン（T > 0）が支配的。$\boldsymbol{\omega} \times \mathbf{v}$ が下向き + 横方向の力を生み、大きく落下しながら曲がる。球速は低い（70〜80 mph）が回転数は高く（2500〜2800 rpm）、サイドスピン成分によりグラブサイドへの横変化も加わる。

3-3. スイーパー（ST）

サイドスピンが支配的で、投手目線でωはほぼ鉛直上向き。ジャイロ成分がほぼゼロ（スピン効率≈100%）のため、$\boldsymbol{\omega} \times \mathbf{v}$ は水平方向に大きな力を生み、鋭い横変化となる。大谷の2023年スイーパーは横変化量 ≈ 61.6 cm を記録した。

3-4. スライダー（SL）

STとは対照的にωが速度方向（ジャイロ軸）に近い。transverse spinが小さく（山本の例でスピン効率13%）、横変化はSTほど大きくならないが、縦の落差が加わり「キレのある落ちるスライダー」となる。ST→SLはωのジャイロ成分の大小として連続的に変化する。

3-5. シンカー（SI）

FFと同じバックスピン系だが、ωが投手目線で大きく下方向に傾く（サイドスピン成分の増加）。バックスピン成分が減るためホップ量が減り、代わりにアームサイドへの横変化が生まれる。球速はFF並み（93〜96 mph）で、変化方向の違いによりFFとの組み合わせで打者を惑わす。

3-6. フォーク / スプリット（FS）

本質はFFに比べて回転数が少ないこと（山本FS: 1483 rpm vs FF: 2240 rpm）。FFと同じ球速（92 mph）でもホップ力が弱いため、重力に引かれて「浮かない」= 沈む軌道になる。物理的には「落ちる」のではなく「浮かない」が正確な表現だ。

3-7. カッター（FC）

カッターのωはFFと同じバックスピン系だが、ジャイロ成分を含むためスピン効率が低下する。バーンズのFCは回転数2603 rpmに対してスピン効率46%で、有効なtransverse spinは約半分。球速はFF並み（94 mph）でグラブサイドへの小さな横変化でバットの芯を外す。FF → FC → SLと、ωのジャイロ成分が増加していく連続的な変化として理解できる。

球種の比較

複数の球種の軌道を重ねて比較すると、角速度の違いが軌道の違いとして表れることが直感的にわかる:

第4章: ω空間で見る球種マップ

第3章で見た各球種のωベクトルを、TSG座標系上に並べてプロットすると、球種の「地図」が見える（図8, 図9）。

上のT-S平面は、マグヌス力に寄与する成分（transverse spin）のみを表示している。原点からの距離が大きいほど変化量が大きい。

• FFとCUは対極: T軸の正負の反対側に位置する。回転方向がほぼ逆であることがわかる
• STはS軸方向: サイドスピンが支配的で、FFやCUとは直交する方向に変化する
• SIはFFの下方: FFからS軸の負方向（アームサイド）に傾く。バックスピンが減り横変化が増える
• FSはSIに近いが原点寄り: 方向は似ているが、回転数が少ないため原点に近い = 変化量が小さい
• FCはFFとCUの中間: ジャイロ成分を含むためFFほど原点から離れないが、バックスピン方向（T < 0）にtransverse spinを持つ

上の図はジャイロ成分とtransverse spinの関係を示す。左軸（G=0）に近いほどスピン効率が高く、回転のほとんどがボールの変化に寄与する。

• ST・FSはG=0の左端に位置し、スピン効率が最高（100%）。ただしFSは回転数自体が少ないため、transverse spinの絶対値はSTより小さい
• FF・SIはジャイロ成分が小〜中程度で、高いtransverse spinを維持している
• CUは意外にジャイロ成分が大きい。カーブは回転数が多いが、その一部はジャイロ方向に分配されている
• FCはジャイロ成分が大きく、transverse spinはFFより小さい。回転数は多い（2603 rpm）が、スピン効率は46%で変化に寄与する成分はFFの約半分

これらの「地図」上の距離が、2つの投球の回転特性の近さを定量的に表す。球種分類は離散的だが、ω空間では連続的な分布であり、投手によって同じ球種名でもω空間上の位置は異なる。この視点は、球種分類やピッチトンネリングの分析に活用できる。
